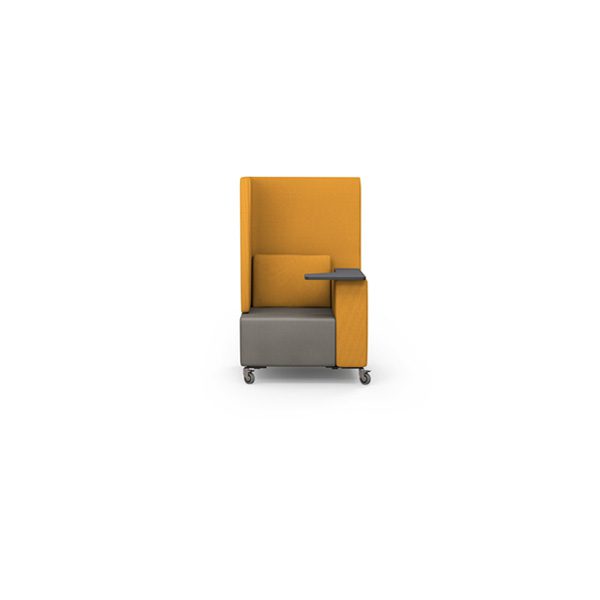

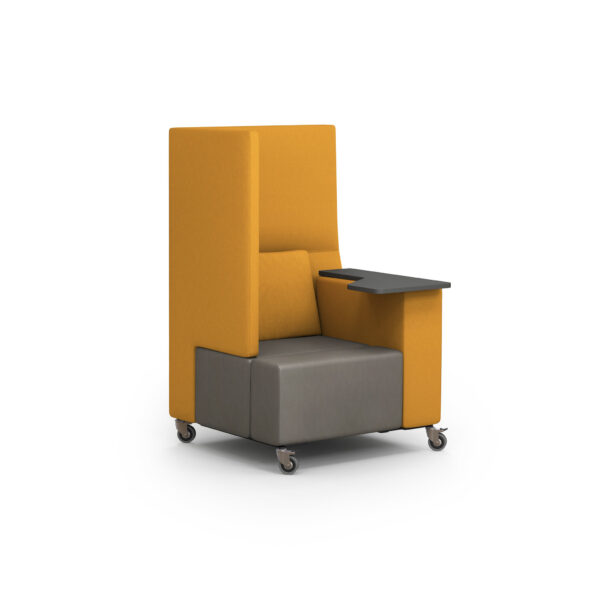

SK MLCRLiATP4R8083

Kategorie:

Abmessungen

Maße in cm     B80  T 80  H 125/128/130/133  SH 37/40/42/45  (siehe Sitzhöhe und Fußoptionen)

Sitzhöhe & Fußoptionen

Die Sitzhöhe und Höhe der Konfiguration wird durch die Wahl der Füße bestimmt.
Für die unterschiedlichen Sitzhöhen stehen verschiedene Fußausführungen zur Verfügung.
Zur direkten Montage am Systemträger:
Material FarbeAluminium poliertAluminium gebürstetAluminium schwarzKunstst. schwarz
Sitzhöhe 45 cm
F3/AP

F3/AG

F3/PS

Sitzhöhe 40 cm
F2/AP

F2/AG

F2/PS

RW-G
Sitzhöhe 37 cm
F1/A1AG

F1/A1PS

F1
Neben der Montage am Systemträger bieten sich zusätzliche Fußoptionen durch eine Befestigung direkt am Korpus (-K) der jeweiligen Kombination.
Die Befestigungspositionen befindet sich dann unter den Ecken/ Kanten.  Mit Hilfe der zusätzlichen Halterung (-FH1) lässt sich diese Befestigungsposition auch unter der äußersten Ecke einer Kombination positionieren.
Kunststoff schwarzAluminium schwarzAluminium gebürstetKunstst. schwarz Ni.

F1

Aluminium schwarz
Aluminium gebürstet












Sitzhöhe ca.37cm

F1-A2PS-KF1-A2AG-K

RW

Kunststoff schwarz
Kunststoff schwarz
Kunstst. Alu schwarz
Kunstst. Alu schwarz
RW-G
Rolle gewichtsabhängig
gebremst







Sitzhöhe ca. 37/40 cm

RW-G-K

RW-G-FH1

RW-G-A1PS-K

RW-G-A2PS-K
RW-F
Rolle mit Feststeller









Sitzhöhe ca. 37/40 cm

RW-F-K

RW-F-FH1

RW-F-A1PS-K

RW-F-A2PS-K

R3

Ni. Kunststoff schwarz
Ni. Kunststoff schwarz
Ni. Kunstst. Alu schw.
Ni. Kunstst. Alu geb.
R3
Rolle mit Feststeller









Sitzhöhe ca. 42 cm

R3-K

R3-FH1

R3-A1PS-K

R3-A1AG-K
R3
Rolle mit Feststeller









Sitzhöhe 45 cm

R3-A2PS-K

R3-A2AG-K

CAD-Daten

F3                   SK MLCRLi8ATP4R8083_F3_dwg                           SK MLCRLi8ATP4R8083_F3_dxf
                       SK MLCRLi8ATP4R8083_F3_3ds                            SK MLCRLi8ATP4R8083_F3_obj
F2                   SK MLCRLi8ATP4R8083_F2_dwg                           SK MLCRLi8ATP4R8083_F2_dxf
                        SK MLCRLi8ATP4R8083_F2_3ds                           SK MLCRLi8ATP4R8083_F2_obj
F1                   SK MLCRLi8ATP4R8083_F1_dwg                           SK MLCRLi8ATP4R8083_F1_dxf
                       SK MLCRLi8ATP4R8083_F1_3ds                            SK MLCRLi8ATP4R8083_F1_obj
R3                  SK MLCRLi8ATP4R8083_R3_dwg                           SK MLCRLi8ATP4R8083_R3_dxf
                       SK MLCRLi8ATP4R8083_R3_3ds                           SK MLCRLi8ATP4R8083_R3_obj
R3-FH1         SK MLCRLi8ATP4R8083_R3_FH1_dwg                  SK MLCRLi8ATP4R8083_R3_FH1_dxf
                       SK MLCRLi8ATP4R8083_R3_FH1_3ds                  SK MLCRLi8ATP4R8083_R3_FH1_obj

Bezugsmaterial

Stoff            Leder

Info

Datenblatt – SK MLCRLi8ATP4R8083
